Day15 練習 - 散布圖 (1)

一、以比例尺繪制x,y軸座標軸

今天要來練習繪製一個具有兩個參數資料的散布圖圖表，這個散布圖將各別資料的兩個參數值放到x,y座軸上面畫出座標點。

這個範例資料集是一組二維陣列，其中每一組陣列的第1、2個參數將對應到x,y軸座標。

var dataSet = [[0.5, 0.5], [0.7,0.8], [0.4,0.9], [0.11,0.32], [0.88,0.25], [0.75,0.12], [0.5,0.1], [0.2,0.3], [0.4,0.1], [0.6,0.7]]

首先設定所需要的變數。width及height設定svg的寬高，我們希望在場景內往內、上下左右各30px，xAxisWidth及yAxisWidth代表所要繪製的圖表範圍寬高（x及y軸的長度）。

var width = 400
var height = 300
var padding = {top:30, right:30, bottom:30, left:30}
var xAxisWidth = width - padding.left - padding.right
var yAxisWidth = height - padding.top - padding.bottom

繪製svg

var svg = d3.select("body").append("svg")
  .attr("width",width)
  .attr("height",height)

接著使用線性比例尺(Linear Scale)將陣列資料區間對映到圖表座標區塊的寬高。

由於這次的資料是兩維陣列所以在使用d3.max()方法求得最大值時，除了第一個參數是放入資料陣列、第二個參數要放入求值的callback function，所以對應x軸的資料所要的是各別陣列的第一個參數、y軸是第二個參數。

var xScale = d3.scale.linear()
  .domain([0, d3.max(dataSet,function(d){ return d[0] })])
  .range([0,xAxisWidth])

var yScale = d3.scale.linear()
  .domain([0, d3.max(dataSet,function(d){ return d[1] })])
  .range([0,yAxisWidth])

接著繪製座標軸的方式和昨天所用的寫法都是一模一樣的，只不過多了y軸座標軸，以及依照上述所列的寬高以及間隔距離做一些計算後擺放進去。

var xAxis = d3.svg.axis()
  .scale(xScale)
  .orient("bottom")

var yAxis = d3.svg.axis()
  .scale(yScale)
  .orient("left")

var xAxisG = svg.append("g")
  .attr("transform","translate("+padding.left+","+(padding.top + yAxisWidth)+")")
  .call(xAxis)

var yAxisG = svg.append("g")
  .attr("transform","translate("+padding.left+","+padding.top+")")
  .call(yAxis)

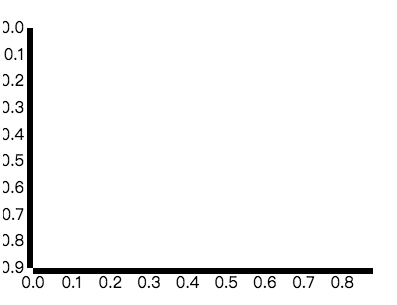

繪製的結果如下圖

但我們會發現y軸座標方向並不是我們要的，因為d3的座標是由左上方做為起點的，為了要解決這個問題我們可以在比例尺上做一點手腳。

只要把定義域domain()中的兩個參數倒過來即可。原本的domain(最小值,最大值)改放入domain(最大值,最小值)即可

var yScaleReverse = d3.scale.linear()
  .domain([d3.max(dataSet,function(d){ return d[1] }),0])
  .range([0,yAxisWidth])

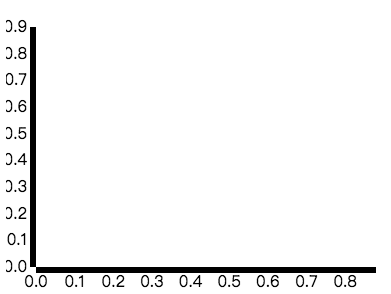

然後就可以得到我們所要的結果

二、座標軸樣式

其中為了讓座標軸好看一些，所以按照昨天所寫的css樣式來套用。然後在svg上使用classed()方法加上樣式。

var xAxisG = svg.append("g")
  .attr("transform","translate("+padding.left+","+(padding.top + yAxisWidth)+")")
  .classed("xAxis",true)
  .call(xAxis)

var yAxisG = svg.append("g")
  .attr("transform","translate("+padding.left+","+padding.top+")")
  .classed("yAxis",true)
  .call(yAxis)

發現好像沒有作用，這時候用chrome瀏覽器的開發者工具檢視一下html結構。

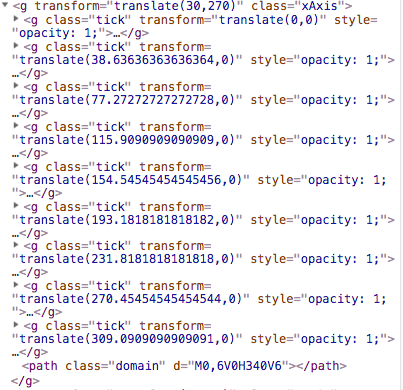

下圖是x座標軸的<g>標籤區塊。可看到class名稱是xAxis。

原來D3是依照我們使用classed()方法裡放入的名稱來作為<g>標籤上的class的名稱。

所以就來重寫css樣式

.xAxis path, .xAxis line, .yAxis path, .yAxis line{
  fill: none;
  stroke: black;
  shape-rendering: crispEdges;
}

.xAxis text, .yAxis text {
  font-family: sans-serif;
  font-size: 11px;
}

最後的結果如下圖
